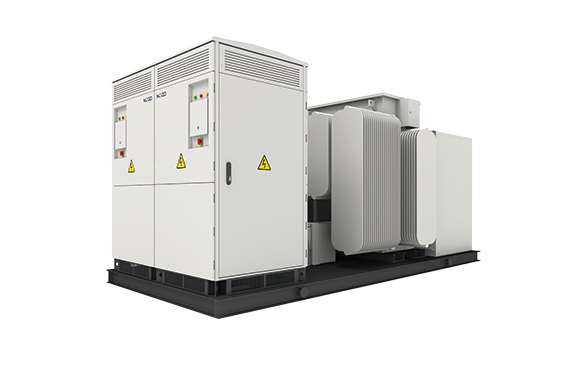

FlexTener2000~FlexTener3450系列高压大功率储能变流系统是将我公司自主研发的三电平中压大功率储能变流器、开关柜和升压变压器进行了优化集成，具有单套设备功率更大、应用简单、安装场地选择灵活以及运维便捷等特点，系统可以10/35kV高压直接接入电网，减小了复杂的高压系统设计工作，缩短系统设计周期，降低系统设计成本。
先进的三电平电路拓扑，转换效率高，电能质量更优
直流电压范围宽，最高达1500V
先进的控制算法，恒流、恒压、恒功率等多种运行模式可选
支持110%额定功率长时过载运行，120%额定功率短时过载能力
智能温控风冷，超宽温范围稳定运行
超高功率密度，同等功率体积更小
完备的电池保护与维护策略，提高蓄电池使用寿命
过流、过温、过载、过压、短路、防雷接地等保护
具备零电压、高电压穿越功能，电网适应能力强
具备防孤岛保护，确保电网运行安全
适应低温、高湿度、高海拔的严苛环境
变流器防护等级IP55，整机户外安装方便
变流器、开关柜和变压器一体化设计，应用简单
完备的功率等级，易于用户系统配置
本地触摸屏监控，实时显示、操作便捷
标配以太网、RS485、CAN 通讯接口
| 产品型号 | FlexVert2000 | FlexVert2500 | FlexVert3125 | FlexVert3450 |
|---|---|---|---|---|
| 直流测参数 | ||||
| 最大直流输入功率 | 2200kW | 2750kW | 3465kW | 3795kW |
| 直流输入电压范围 | 580~1000V | 730~1200V | 910~1500V | 1000~1500V |
| 最大直流输入电流 | 1935A*2 | 1935A*2 | 1935A*2 | 1935A*2 |
| 稳压精度 | ±1% | ±1% | ±1% | ±1% |
| 稳流精度 | ±1% | ±1% | ±1% | ±1% |
| 直流电流纹波 | ≤2% | ≤2% | ≤2% | ≤2% |
| 变流器拓扑结构 | 三电平 | 三电平 | 三电平 | 三电平 |
| 直流输入路数 | 2 | 2 | 2 | 2 |
| 交流侧参数（并网运行模式） | ||||
| 额定交流输出功率 | 2000kW | 2500kW | 3125kW | 3450kW |
| 额定交流输出电流 | 2886A | 2886A | 2886A | 2886A |
| 额定交流输出电压 | 400V | 500V | 630V | 690V |
| 交流输出电压范围 | 340~440V（可调） | 425~550V（可调） | 536~693V（可调） | 586~759V（可调） |
| 额定电网频率 | 50Hz | 50Hz | 50Hz | 50Hz |
| 允许电网频率波动范围 | 47~52Hz（可调） | 47~52Hz（可调） | 47~52Hz（可调） | 47~52Hz（可调） |
| 电流总谐波畸变率（THD） | <3%（额定功率） | |||
| 功率因数 | ≥0.99(额定功率） | |||
| 功率因数可调范围 | 0.9（超前）~0.9（滞后） | |||
| 交流侧参数（孤岛运行模式） | ||||
| 额定电压 | 400V | 500V | 630V | 690V |
| 电压精度 | ±3%以内 | ±3%以内 | ±3%以内 | ±3%以内 |
| 额定输出频率 | 50Hz | 50Hz | 50Hz | 50Hz |
| 输出电压失真度（THD） | <3%（线性负载） | <3%（线性负载） | <3%（线性负载） | <3%（线性负载） |
| 频率精度 | ±1Hz | ±1Hz | ±1Hz | ±1Hz |
| 电压过渡变动范围 | 10%以内，0到100%负载变化 | |||
| 系统参数 | ||||
| 变压器最大效率 | 99% | 99% | 99% | 99% |
| 充放电转换时间 | ＜0.1s（额定功率） | ＜0.1s（额定功率） | ＜0.1s（额定功率） | ＜0.1s（额定功率） |
| 防护等级 | IP54（变流器IP55） | |||
| 冷却方式 | 温控强迫风冷 | 温控强迫风冷 | 温控强迫风冷 | 温控强迫风冷 |
| 允许环境温度 | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ |
| 允许相对湿度 | ≤95%（无凝露） | ≤95%（无凝露） | ≤95%（无凝露） | ≤95%（无凝露） |
| 允许最高海拔 | 5000m（超过3000m需降容） | |||
| 隔离方式 | 外置工频变压器 | 外置工频变压器 | 外置工频变压器 | 外置工频变压器 |
| 人机界面 | 触摸屏 | 触摸屏 | 触摸屏 | 触摸屏 |
| 通讯方式 | 以太网、RS485、CAN | |||
| 外形尺寸（宽*高*深） | 6058*2650*2438mm | 6058*2650*2438mm | 6058*2650*2438mm | 6058*2650*2438mm |
| 重量 | 15000kg | 15000kg | 15000kg | 15000kg |
